干了二十几年的电气成套，从装配到画图、调试，现场操作已经非常习惯了——知道怎么去做，也知道怎么把它做对。但理论和概念，确实很久没有再详细去看了。

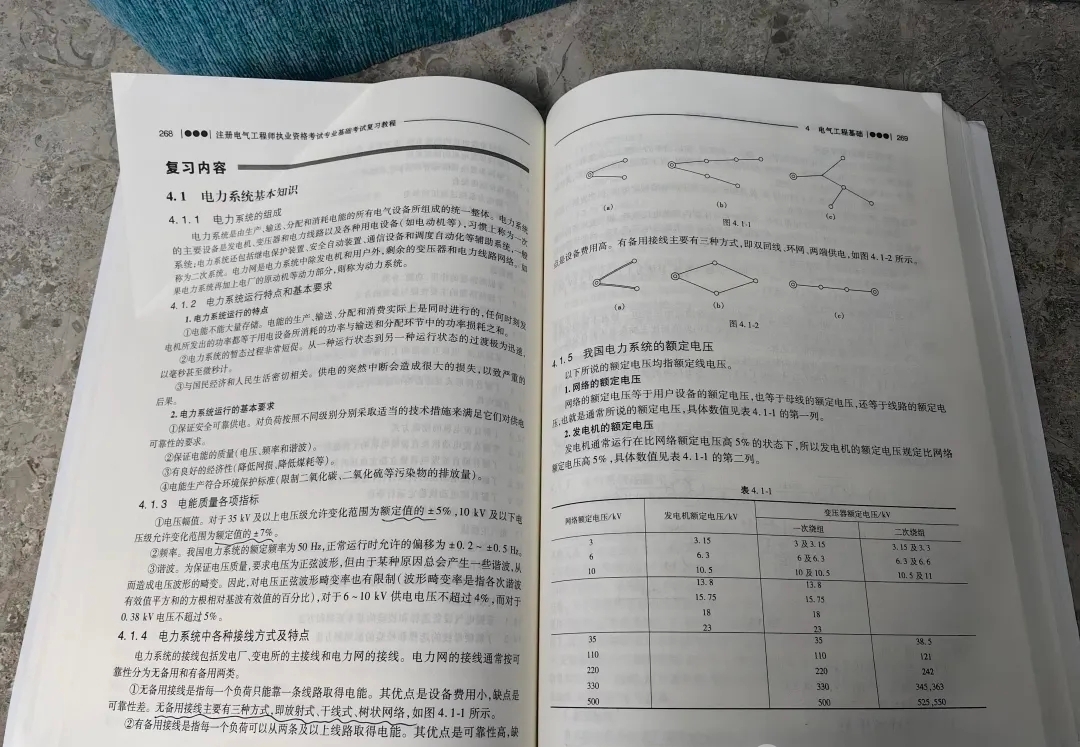

这次利用考注册电气工程师的机会，认认真真把所有知识串起来，重新学了一遍。把今天学到的内容整理出来，分享给有需要的你。

一、电力系统的组成

电力系统从发电到用电，其实就一条线：发、升、输、降、配、用。

· 发电厂：生产电能的地方

· 升压变电站：升高电压，减少远距离输电损耗

· 输电线路：远距离传送电能（高压线塔）

· 降压变压器：把电压降下来，供用户使用

· 配电线路：分配给最终用户（厂区电缆、配电房）

· 用电设备：消耗电能的终端（电机、照明、控制柜）

对应于现实中：远方的发电站→输电线路起点的高压线塔→你附近的配电房→厂区电缆线路→我们都熟悉的照明、电机、控制柜。

二、额定电压等级

.低压（≤1kV）

代表：220V、380V；还有安全特低电压24V、36V等。

用途：家用照明、车间动力电机、控制柜控制回路、手持电动工具、检修灯。

.中压（1kV～35kV）

代表：6kV、10kV、35kV。

用途：工厂总配电、小区配电房进线、大型高压电机、光伏/风电集电线路。

.高压&超高压（35kV以上）

高压：110kV、220kV，城市片区变电站供电；

超高压：330kV、500kV、750kV；

特高压：1000kV、±800kV直流，跨省远距离输电主干网。

用途：电网远距离输送、大型电厂外送、区域电网互联。

三、电力负荷的分级

电力负荷分为三个等级：

一级负荷：中断供电会造成人身伤亡或重大经济损失，需要两个独立电源供电，绝对不能断电。比如消防设备、应急照明。

二级负荷：中断供电会造成较大经济损失，需要双回路供电。比如重要生产线。

三级负荷：不属于一、二级的其它负荷，单回路供电即可。比如普通照明、空调。

最后说几句

学完这些，整个线路就清晰地展现在眼前了，知道电是如何从源头到用电设备的。也明白了线路的负荷等级

理论实践相结合，才能更加稳扎稳打。
